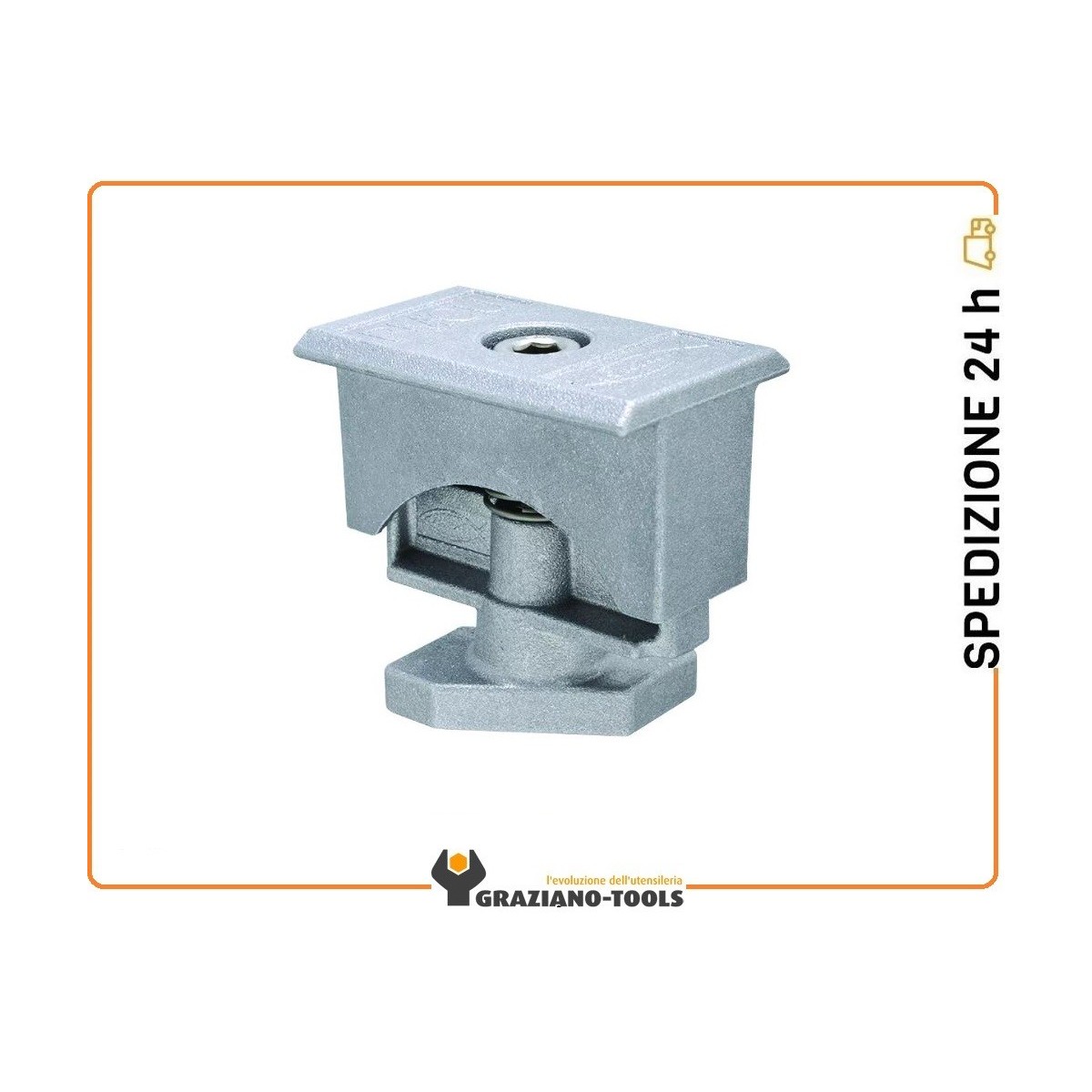

PMCU MORSETTO CENTRALE UNIVERSALE

Il morsetto centrale universale per tutti i moduli fotovoltaici con spessore da 30 a 52 mm

• Full range: il morsetto centrale universale preassemblato PMC U può fissare tutti i moduli fotovoltaici con spessore da 30 mm a 52 mm.

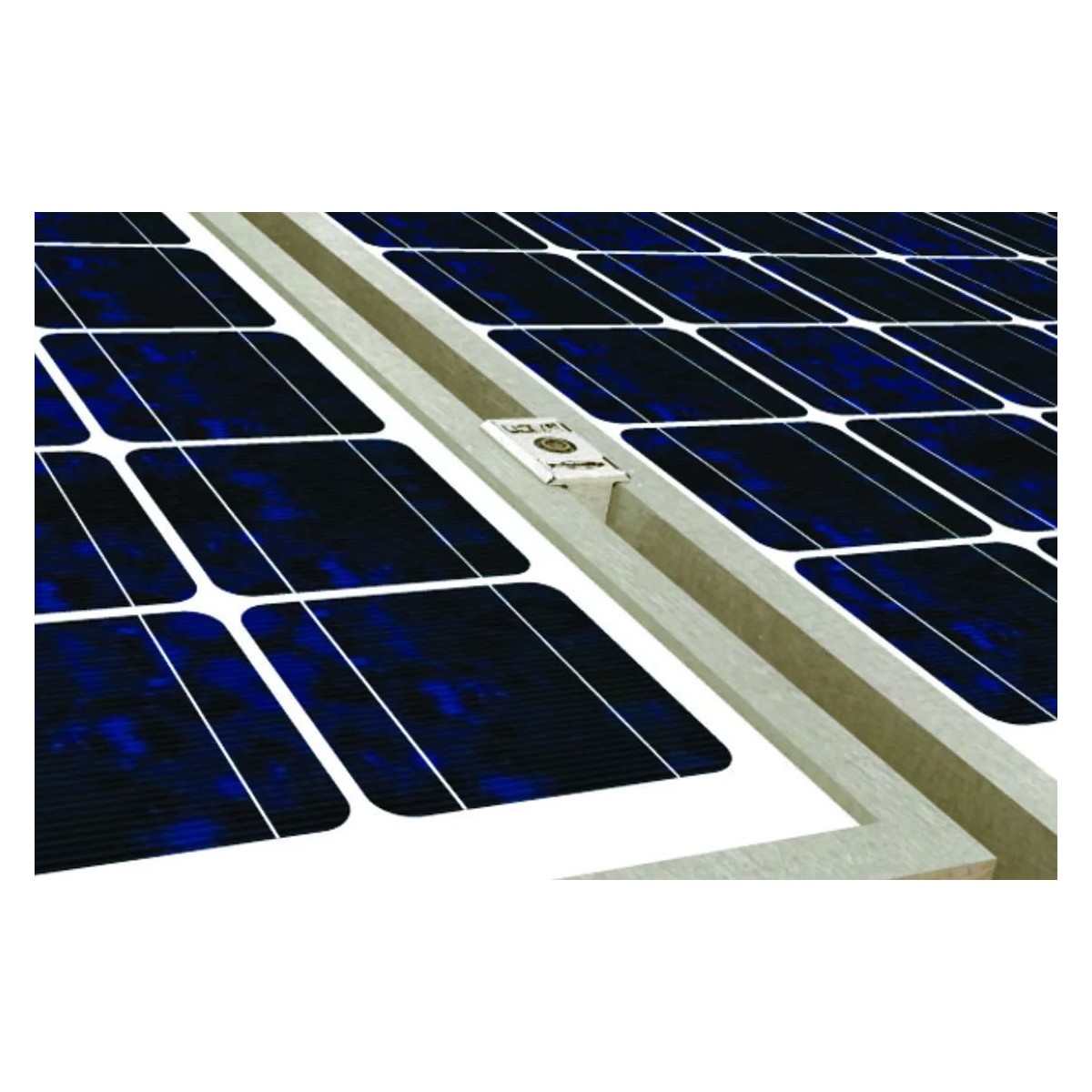

• Compatto: la vite incassata nell'elemento evita problemi di obreggiamento sui moduli adiacenti.
• Rapido: grazie al dado smart il morsetto universale preassemblato PM U può essere agganciato e bloccato rapidamente in qualsiasi punto del profilo di supporto.
• Comodo: il morsetto centrale universale preassemblato PMC U grazie alla molla rimane sollevato durante le fasi di serraggio e grazie all'elemento plastico rimane in posizione e non scorre nel profilo.
• Completo: il morsetto centrale universale preassemblato PMC U non necessita di elementi aggiuntivi (per esempio: viti, rondelle, bulloni).

• morsetto in lega di alluminio EN AB 46100 secondo EN 755-2:2013
• vite con testa cilindrica con inserto esagonale incassato TCEI in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2:2009

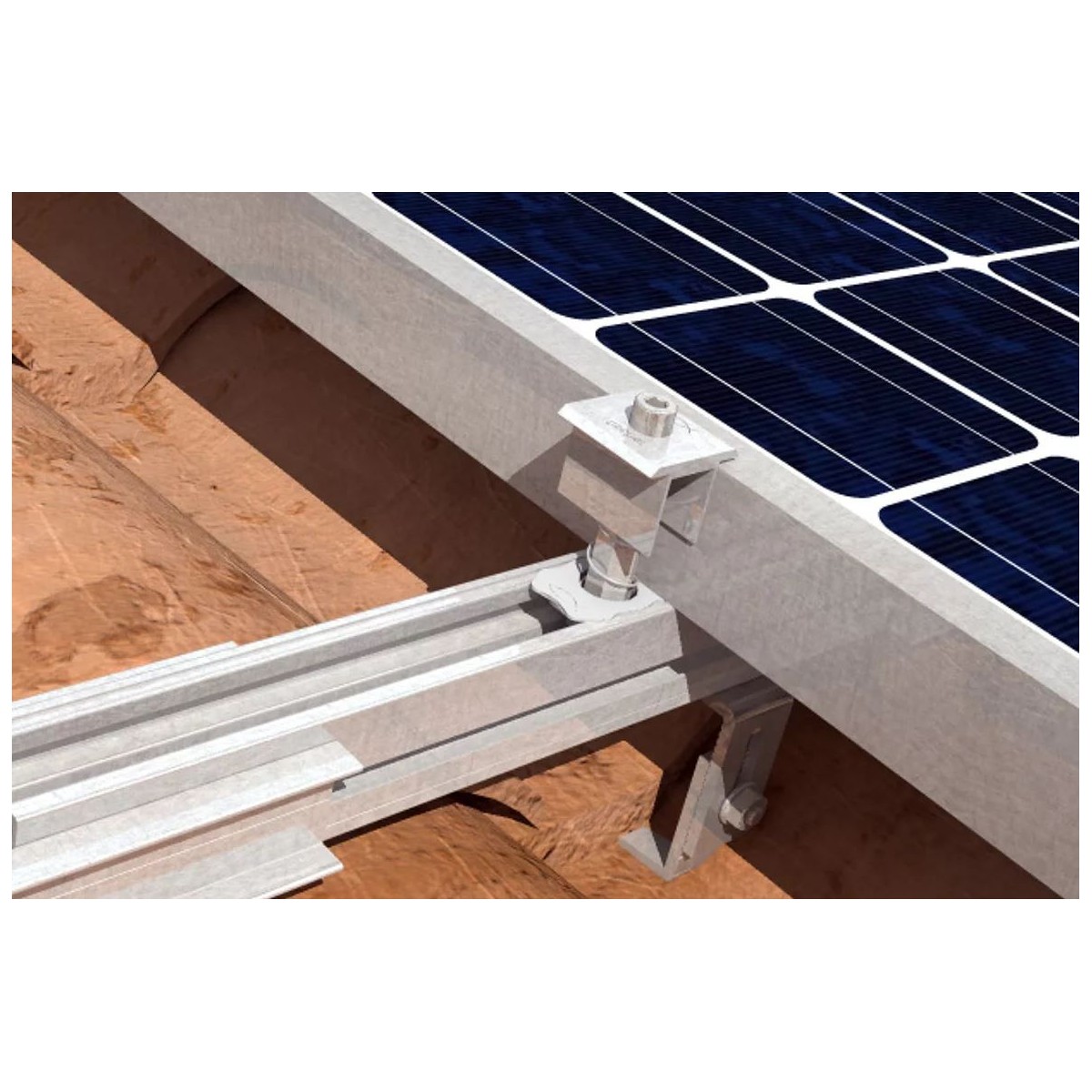

• Inserire la parte inferiore del morsetto universale preassemblato PMC U nella cava superiore del profilo.
• Ruotare il morsetto universale preassemblato PMC U in senso orario per usarlo come morsetto centrale.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite con testa cilindrica con incasso esagonale (TCEI) di 10 Nm
• (Opzionale) Per proteggere l'installazione inserire la sfera anti effrazione DAE nell'incasso esagonale.
