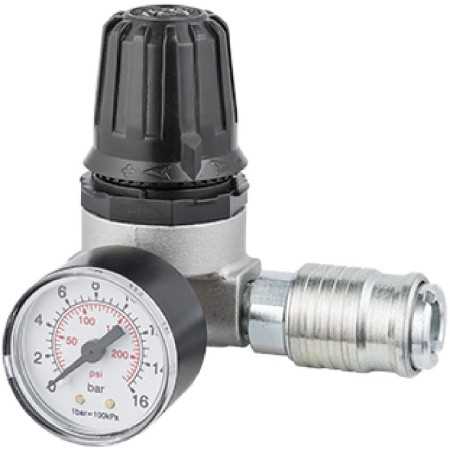

FILTRO REGOLATORE DI PRESSIONE CON MANOMETRO E RUBINETTO RAPIDO UNIVERSALE ANI 31/A8

CARATTERISTICHE TECNICHE

Regolatore di pressione con manometro tondo Ø 40 mm, scala 0-16 bar ÷ 0-230 psi

(classe 2.5)

Rubinetto rapido 17/AM (mod. 31/A8)

Sistema di regolazione della pressione a pistone

Pomello di regolazione munito di sistema di bloccaggio e ghiera di fissaggio

in tecnopolimero

Valvola di scarico per sovrapressioni, funzione relieving, di serie.

CAMPI DI IMPIEGO:

Aria compressa

MATERIALI IMPIEGATI:

Corpo: Alluminio sabbiato (GZn Al4 Cu1 UNI EN 1774)

Pomello / Ghiera / Pistone / Valvola: Tecnopolimero

Asta: Ottone (CW614N UNI-EN 12164)

Vite: Acciaio classe 4.8 DIN 7985

Molle: Acciaio Inox (AISI 302 UNI EN 10088-3)

Acciaio classe C UNI 3823 - Steel Acier

Guarnizioni: Gomma NBR / PTFE

CONNESSIONI:

1/4” BSP - attacco a baionetta

31/A8 - 17/AM 1/4” BSP - rubinetto rapido

TEMPERATURA DI LAVORO:

-25°C (13°F), +50°C (122°F)

PRESSIONE D’ESERCIZIO:

1.5÷9 bar (22 psi÷ 130 psi)

FILETTATURE:

1/4” F BSP Gas cilindrica ISO 228 (BSPP)

TIPO DI CONNESSIONI:

Entrata aria: Filetto 1/4” BSP

Uscita aria: N° 1 rubinetto 17/AM
