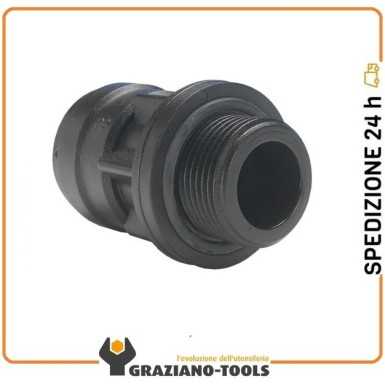

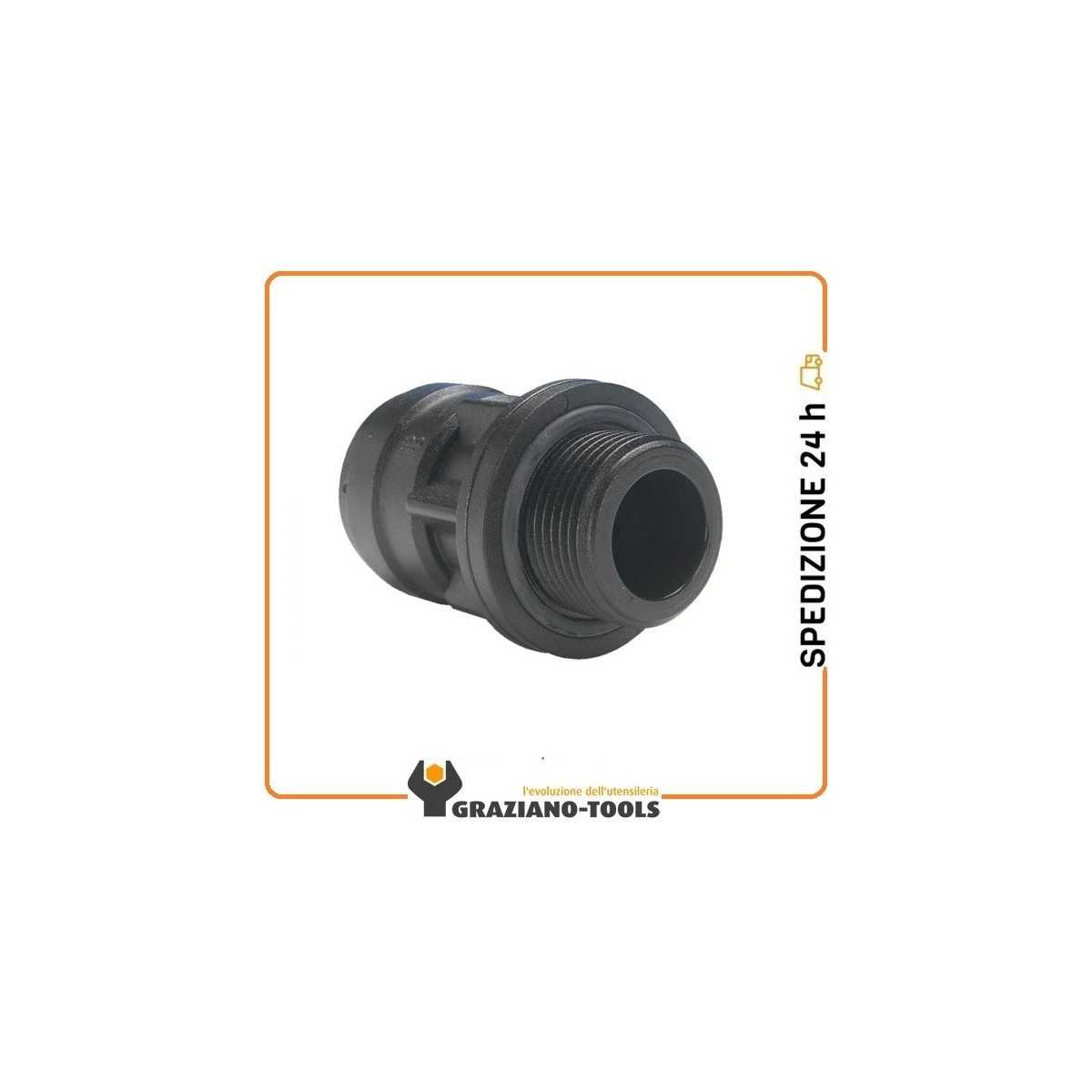

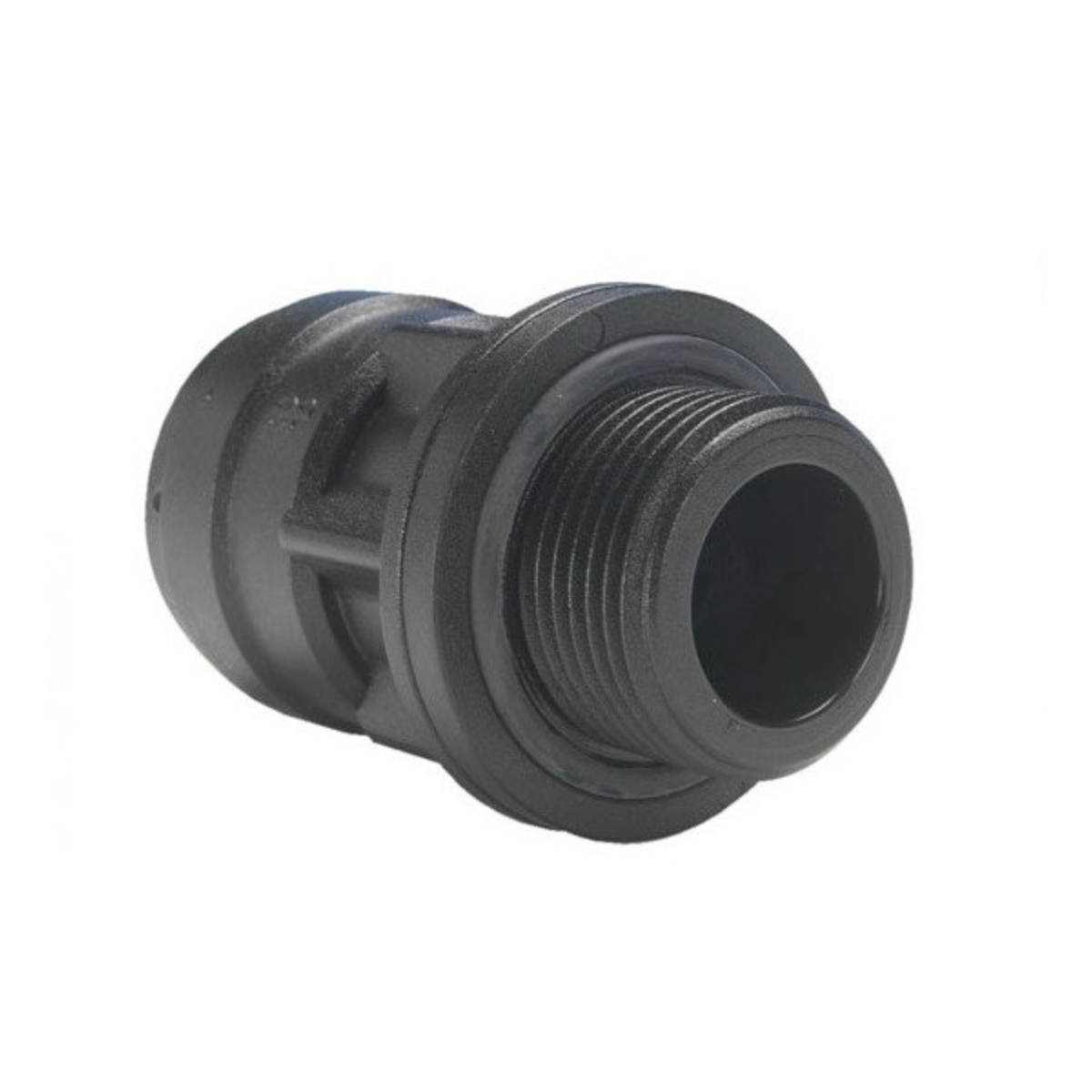

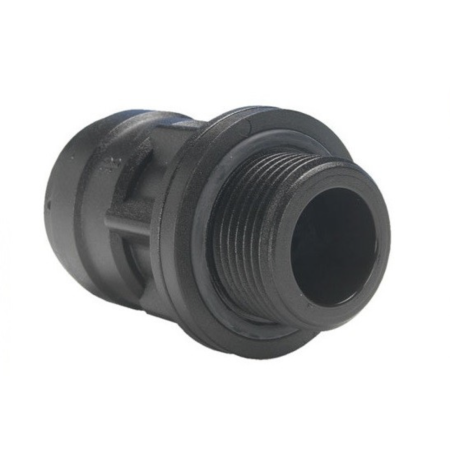

TERMINALE DIRITTO 18MM X 1/2 BSP

Questi raccordi rapidi sono stati espressamente ideati per applicazioni nella pneumatica miniaturizzata. Essi garantiscono un metodo di connessione veloce e sicuro. Offrono innumerevoli vantagi rospetto ai raccordi di tipo convenzionale. Sistemi di tubatura anche complessi possono essere assemblati molto oiu' rapidamente. Essendo i raccordi rapidi cos' facili da scollegare, si possono effettuare modifiche o ampliamenti riducendo al minimo la fermata della produzione. Essi possono rivelarsi particolarmente utili nei casi di sistemi per programmi di test o sviluppo che necessitano di coctanti riconfigurazioni. Per realizzare una connessione è sufficiente spingere nel raccordo il tubo a mano: il sistema di aggraffaggio brevettato da John Guest trattiene il tubo fermamente in posizione senza deformazioni e senza riduzzioni di flusso.

Appositamente ideati per applicazioni Pneumatiche

Possibilità di impegno con una vasta gamma di tubi in plastica o in metallo

Il tubo si aggangia prima di fare tenuta

Rapida installazione e tenuta subito perfetta

Scollegamento veloce

Nessun attrezzo necessario

Certificazione ISO 9001 dal 1989

Passaggio ottimizzato, nessuna strozzatura

Copricolletto per evitare la rimozione accidentale e codifica attraverso i colori

I raccordi contrassegnati PM e PI sono stati prodotti con materiale approvato dalla Food and Drug Administration (FDA) quindi adatto al contatto con alimenti.

I raccordi rapidi della serie PM sono realizzati in copolimero acetalico di colore nero ed O-ring in gomma nitrilica di qualità alimentare e quindi sono particolarmente idonei per acqua e liquidi alimentari. Sono altrettanto idonei per applicazioni con aria e gas inerti e possono essere utilizzati sulle linee di N2 e CO2, di gas misti, per applicazioni con vuoto e pneumatiche. La John Guest è uno dei maggiori produttori di raccordi rapidi per molteplici applicazioni grazie alla produzione di articoli di elevata qualità con avanzate tecniche di controlli sui processi produttivi.

I principali vantaggi dei raccordi JG sono:

Prodotto di qualità adatto per acqua e liquidi alimentari Può essere riutilizzato diverse volte Installazione rapida e perfetta tenuta sul tubo Nessuna strozzatura di passaggio Impiego per diversi tipi di materiale Materiale approvato dalla Food and Drug Administration e quindi idonei per contatto con alimenti Conforme alle norme Cee per alimenti

Come realizzare una giunzione:

Tagliare il tubo perpendicolarmente Spingere il tubo all’interno del raccordo fino a fine corsa Tirare il tubo per controllare che il serraggio sia avvenuto

Come realizzare un collegamento:

Spingere il tubo a mano nel raccordo Il sistema di agraffaggio con i dentini interni trattiene il tubo Verificare la tenuta tirando il tubo

Come sfilare il raccordo:

Spingere la pinzetta o anello verso il raccordo.Sfilare il tubo. Prima di sfilare il raccordo accertarsi che l’impianto sia depressurizzato Temperatura e pressione di utilizzo

Temperatura Pressione

5/32" - 5/16"

4 mm - 8 mm 3/8" - 1/2" 10 mm - 22 mm Aria -20°C 16 Bar 10 Bar Aria e Acqua potabile +1°C 16 Bar 10 Bar Aria e Acqua potabile +23°C 16 Bar 10 Bar Aria e Acqua potabile +70°C 10 Bar 7 Bar
